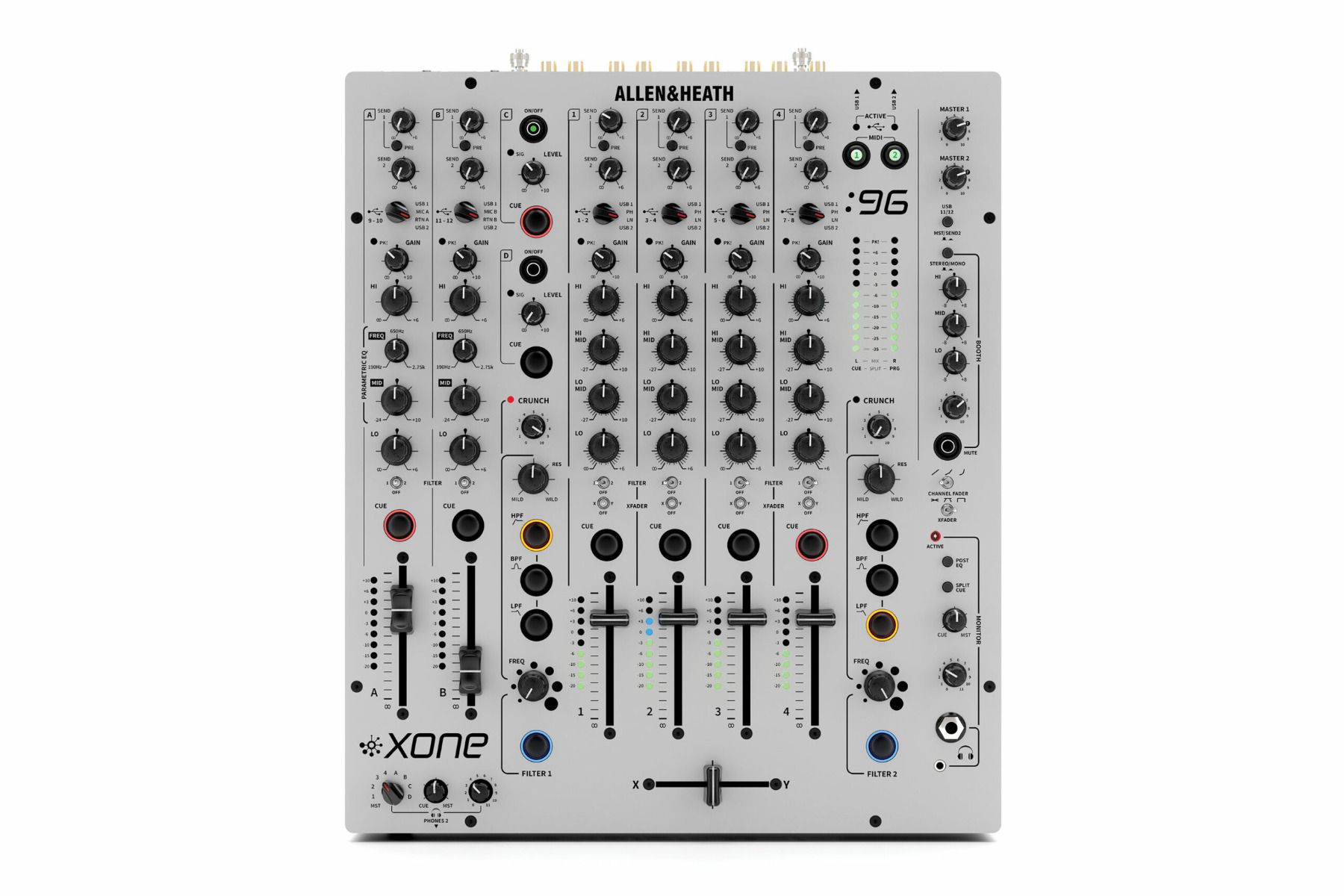

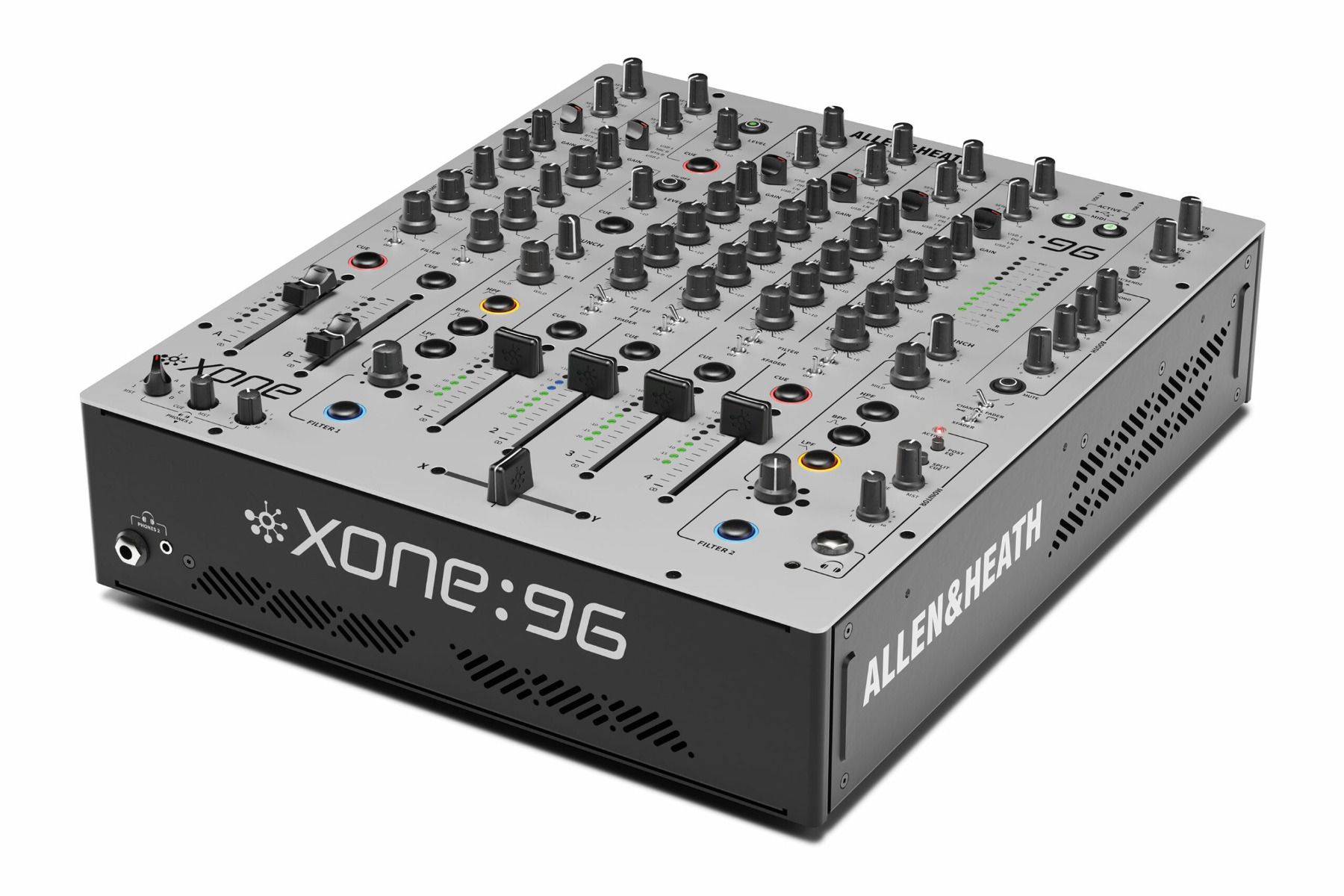

Four 4-band EQ mix channels
Two 3-band parametric EQs
Dual Xone:VCF filters
24 Channel 32-bit/96kHz soundcard
Traktor Scratch certified
MIDI & X:Link
Output Levels; Nom (0VU) / Max
MASTER 1 + 4dBu / + 24dBu
INSERT - 2dBu
MASTER 2 + 4dBu / + 18dBu
BOOTH + 4dBu / + 18dBu
RECORD - 8dBu / + 10dBu
Internal headroom
Channels + 20dB
Frequency response
LINE IN to MST out +/-0.5dB from 20Hz to 30kHz
Distortion
Typically 0.03% @ 1kHz 0dBu (THD+Noise 22Hz to 22kHz)
Crosstalk
< -85dB inter-channel @ 1kHz +10dBu
Residual Noise (22Hz - 22kHz)
MASTER 1 - 98dBu
MASTER 2 - 98dBu
BOOTH -101dBu
Mix Noise (22Hz - 22kHz)
Master 1 - 90dBu
Master 2 - 85dBu
Booth - 85dBu
Record RCA - 90dBu
Mic Gain
+40dB, EIN = -120dB (@ 40dB gain with 150R source)
RIAA Gain
+42dB @ 1kHz (6mV RMS= 0VU @ 1kHz)
Channel Meters
9 LED - 20dBu to + 10dBu
Master Meters
11 LED - 35dBu to + 10dBu
Channel EQ A/B
HI 3kHz + 6/-∞dB
PARAMETRIC 190Hz - 2.75kHz +10/-24dB
LO 180Hz + 6/-∞dB
Channel EQ 1-4
HI 3kHz + 6/-∞dB
HI MID 1.1kHz +10/-27dB
LO MID 350Hz +10/-27dB
LO 180Hz + 6/-∞dB
Channel faders 1-4
60mm VCA control individually replaceable
Plug in replacement - user replaceable [A&H spare-part#: 004-999X]
< -85dB shutoff @1kHz +10dBu
Cross-fader
45mm innoFADER VCA control.
Plug in replacement - user replaceable [A&H spare-part#: AI11470]
Filters
Dual, stereo, analogue Voltage Controlled Filters
Digital Architecture (USB) Specification
Analogue/Digital Line-up 0dBu = - 14dBFS
Audio Channels: 24 Channel (6 Stereo IN / 6 Stereo OUT),
Supported Variable Buffer Sizes: 32 / 64 / 128 / 256 / 512 / 1024 / 2048 / 4096 / 8192 samples
Supported Sample Rates: 44.1 kHz / 48kHz / 88.2kHz / 96kHz
Supported Bit depth: 16 bit / 32 bit
USB MIDI Channels: 2 x MIDI IN / 2 x MIDI OUT (USB 1 and USB 2)

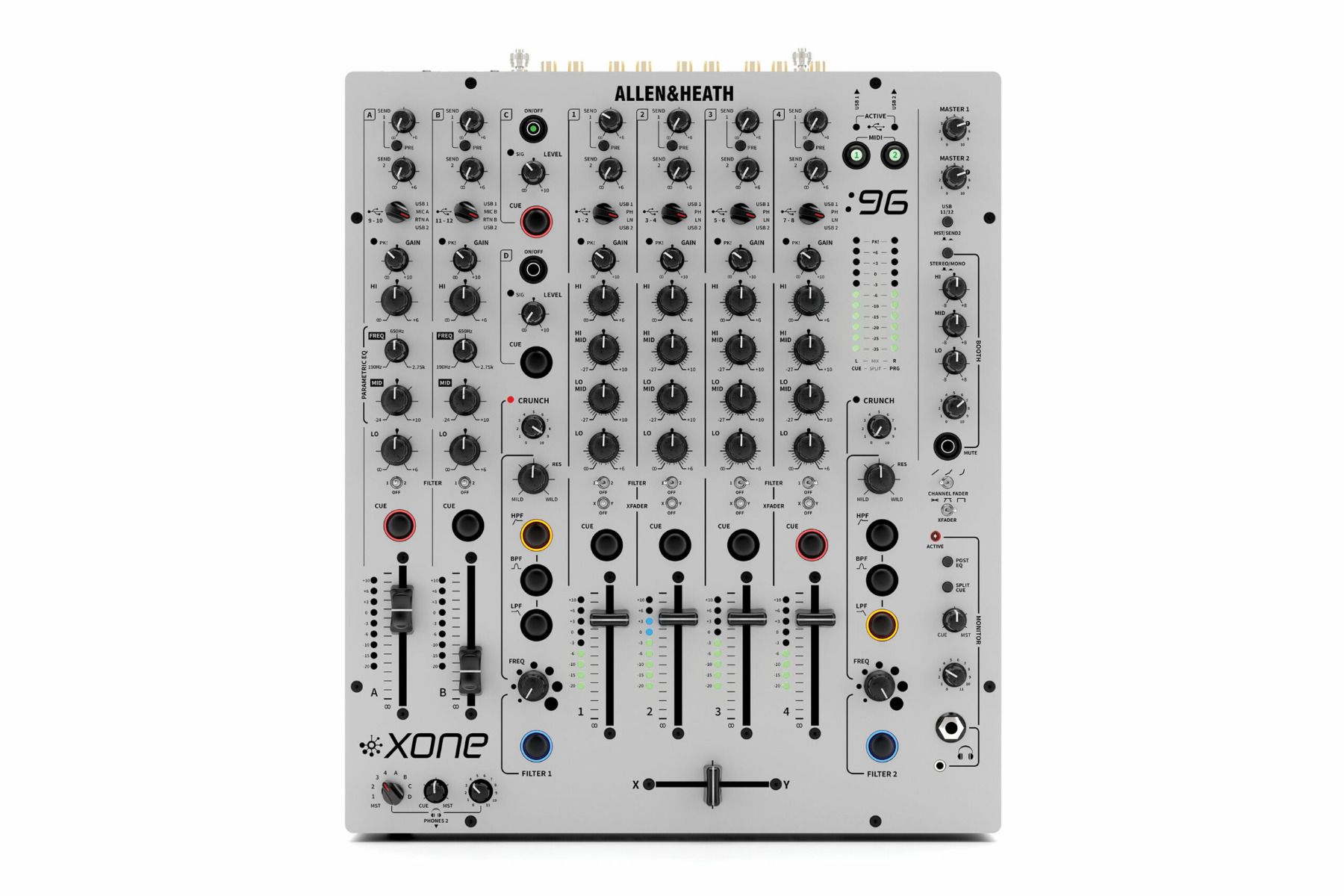

Model
XONE:96
Type
Analogue
Channels
6 + 2
EQ
4-Band: CH 1- 4 ¦ 3-Band, Parametric: CH A/CH B
BOOTH
3-Band EQ ¦ STERO/MONO ¦ MUTE ¦ Level
USB Soundcards USB1 / USB2
2 x 24 Channel ¦ 12 in / 12 out [6 x Stereo pairs]
Hi-Speed USB2.0 [USB B] ¦ macOS Class Compliant [see p.24]
32bit / 96kHz
2 x MIDI IN
2 x MIDI Out
USB Inputs
2 x 6: [CH 1- 4 ¦ SEND1 ¦ MST/SEND2]
USB Outputs
2 x 6: USB1 / USB2 [CH 1- 4 ¦ CH A - D]

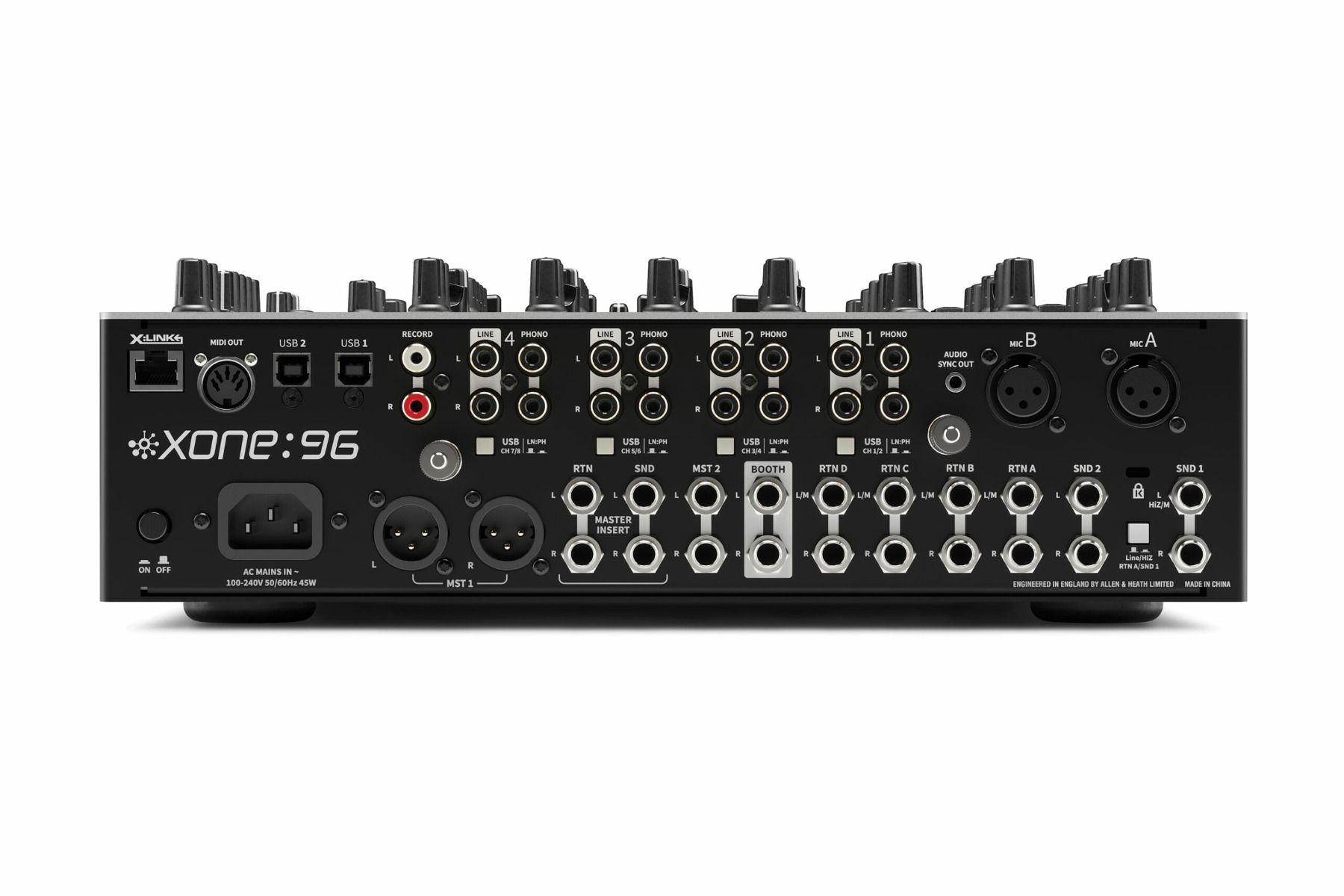

Phono Inputs
4 x RCA: CH 1- 4
LN/PH Switch for DVS
Earth Ground Terminals
x 2
Line Inputs
4 x RCA [CH 1- 4]
4 x 1/4" TRS [RTN A - D] Mono/Stereo
Mic Input
2 x XLR [MIC A / MIC B]
MST 1 Output
1 x XLR [Balanced]
MASTER INSERT
2 x 1/4" TRS [Balanced SEND / Un-balanced RETURN]
MST 2 Output
1 x 1/4" TRS [Balanced]
BOOTH Output
1 x 1/4" TRS [Balanced]
RECORD Output
1 x RCA [Un-balanced]
Send/Return I/O
2 x 1/4" TRS [SND1 / SND2] Mono/Stereo
4 x 1/4" TRS [RTN A - D] Mono/Stereo
1 x LN/Hi-Z Switch [SND 1 / RTN A]
Aux Sends
2 x CH 1- 4 + CH A, CH B [SEND1 selectable Pre/Post]
X-Link
1 x RJ45 Ethernet
Filters
2 x Stereo analogue Voltage Controlled Filters
HPF / BPF / LPF Response Select ¦ ON/OFF [soft switched]
Adjustable FREQ / RES / CRUNCH [Controlled Harmonic Signal Distortion]
Assignable CH 1- 4, CH A, CH B
Channel Faders
60mm linear Voltage Controlled Amplifier [CH1 - 4, user replaceable]
Chanel Meters
9 Segment LED
Channel Fader Curve
3 Types
X-Fader
innoFADER MINI standard ¦ 45mm linear VCA [user replaceable]
X-Fader Curve Settings
3 Types
MIDI Assignable
Yes: MIDI CC ¦ MIDI Note ON/OFF
MIDI Out
USB 1 / USB2 ¦ 1 x 5-pin DIN ¦ X:Link
MIDI In
USB 1 / USB2 [CUE ¦ ON/OFF ¦ MUTE]
Power Supply
Internal switch mode power unit [SMPS] with auto sensing mains input
AC Mains
100 to 240V AC ¦ 50/60Hz
Consumption 45W max
Rear panel mounted ON/OFF switch
Mains Adaptor
3 pin IEC socket with cable clamp. Molded AC plug [supplied]
Warranty
1 Year
Manufacturer
Allen & Heath
Model Number
XONE:96
Colour
Silver
Weight (Each)
7kg
Length (cm)
41
Width (cm)
34
Height (cm)
11
Voltage
110 - 240v
